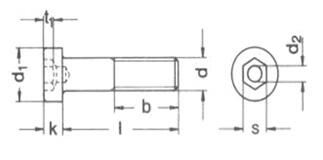

圖文詳解內六角螺栓畫法

　　一般來說，內六角螺栓畫法沒有要求很嚴格，沒有準確的數值，只需要標注清晰可見就可以。

　　作為六角螺栓的一種，內六角螺栓的畫法仍采用比例畫法。下面小編來為大家詳細介紹內六角螺栓畫法詳解。

　　內六角螺栓畫法：

　　1)畫正六棱柱

　　先畫俯視圖,以2d為直徑畫圖，并人微言輕內接正六邊形，然后畫出正六棱柱的主視圖和左視圖。

　　2)畫雙曲線的投影

　　制造六角螺母時,常做出30度倒然,使六個棱現與圓錐面相交，因而在正六棱柱的側面形成雙曲線形關的截交線，作圖時為了簡便,可用圓弧代替雙曲線。

　　主視圖中,作半么為1.5d的圓弧,且與上底中點相切,小圓弧的半徑r由作圖決定,并作30度倒角與小圓弧相切.

　　3)畫螺紋的大么和小徑(小徑一般取0.85d)墊圈的比例畫法,六角頭螺栓頭部的車法除厚度不同外,其余和螺母畫法相同。

　　現在大家了解內六角螺栓的畫法了吧，是不是很簡單?
